helm安装openldap

简介

OpenLDAP是轻型目录访问协议（Lightweight Directory Access Protocol，LDAP）的自由和开源的实现，在其OpenLDAP许可证下发行，并已经被包含在众多流行的Linux发行版中。如果你理解微软的AD，那么他将提供和AD类似的功能。

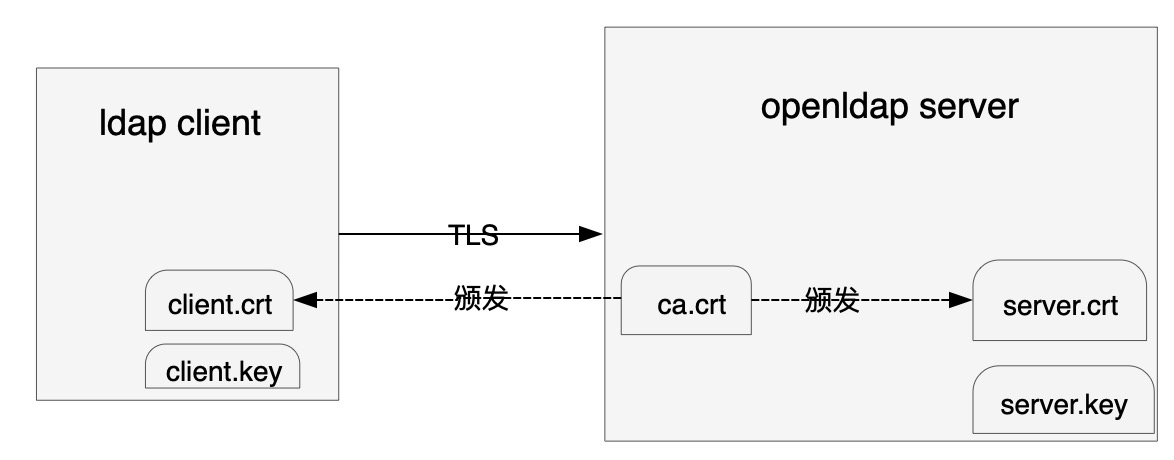

架构图

openLDAP server配置

cert-manager生成证书

CA证书生成过程可以参考cert-manager中CA部分,此处直接通过CA的issuer创建服务器所需的certificates，其中secretName后面会用到，commonName可以写ldap server的域名

1
2
3
4
5
6
7
8
9
10
11
12
13
$ cat openldap-server-cert.yaml
apiVersion: cert-manager.io/v1alpha2
kind: Certificate
metadata:
  name: hq-opnldap1
  namespace: default
spec:
  secretName: hq-openldap1
  issuerRef:
    name: ca-issuer
    kind: Issuer
  commonName: hqopenldap.com
$ kubectl apply -f openldap-server-cert.yaml

helm安装openldap

1
2
3
4
5
6
7
$ helm repo list
NAME         	URL
stable       	http://mirror.azure.cn/kubernetes/charts/
local        	http://127.0.0.1:8879/charts
ali-incubator	https://aliacs-app-catalog.oss-cn-hangzhou.aliyuncs.com/charts-incubator/
ali-stable   	https://kubernetes.oss-cn-hangzhou.aliyuncs.com/charts
jetstack     	https://charts.jetstack.io

注意：若没有则添加仓库

1
$ helm repo add stable http://mirror.azure.cn/kubernetes/charts/
  • 查找openldap chart，并下载到本地
1
2
3
4
5
6
$ helm search openldap
NAME           	CHART VERSION	APP VERSION	DESCRIPTION
stable/openldap	1.2.3        	2.4.48     	Community developed LDAP software
$ helm fetch stable/openldap
# 解压文件
$  tar -xzvf openldap-1.2.3.tgz
  • 修改chart中的values.yaml文件
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
$ cd openldap
$ cat values.yaml |grep -v '^ *#'|grep -v '^$'
replicaCount: 1
strategy: {}
image:
  repository: osixia/openldap
  tag: 1.2.4
  pullPolicy: IfNotPresent
existingSecret: ""
tls:
  enabled: true
  secret: "hq-openldap1"  # The name of a kubernetes.io/tls type secret to use for TLS
  CA:
    enabled: false
    secret: "ca-key-pair"  # The name of a generic secret to use for custom CA certificate (ca.crt)
extraLabels: {}
podAnnotations: {}
service:
  annotations: {}
  clusterIP: ""
  ldapPort: 389
  sslLdapPort: 636  # Only used if tls.enabled is true
  externalIPs: []
  loadBalancerIP: ""
  loadBalancerSourceRanges: []
  type: ClusterIP
env:
  LDAP_ORGANISATION: "Example Inc."
  LDAP_DOMAIN: "stopenldap.com"
  LDAP_BACKEND: "hdb"
  LDAP_TLS: "true"
  LDAP_TLS_ENFORCE: "false"
  LDAP_REMOVE_CONFIG_AFTER_SETUP: "true"
adminPassword: admin
configPassword: config
persistence:
  enabled: true
  accessMode: ReadWriteOnce
  size: 2Gi
resources: {}
initResources: {}
nodeSelector:
  run: openldap
tolerations: []
affinity: {}
test:
  enabled: true
  image:
    repository: dduportal/bats
    tag: 0.4.0

主要修改的地方有：1.tls.enabled: true 启动tls认证

​ 2.tls.secret: hq-openldap1 tls认证证书的secret，为cert-manager生成secertNAME

​ 3.env.LDAP_DOMAIN: "stopenldap.com" ldap DN名称

​ 4.adminPassword: admin admin的密码

​ 5.configPassword: config config的密码

​ 6.persistence.enabled:true 设置持久化存储，默认时候default storageclass

​ 7. persistence.size:2G 持久化存储大小

  • 安装

在当前目录下执行helm install安装

1
$ helm install --name hqopenldap --namespace default .

* 快速安装 *
如果不想本地保存chart，而是直接安装则可执行以下命令,其中env.LDAP_TLS_VERIFY_CLIENT=try表示client可以没有证书。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
>$ helm install --name hqopenldap \
>--namespace default \
>--set tls.enabled=true \
>--set tls.secret=hq-openldap1 \
>--set env.LDAP_DOMAIN=stopenldap.com \
>--set adminPassword=admin \
>--set configPassword=config \
>--set persistence.enabled=true \
>--set persistence.size=2Gi \
>--set env.LDAP_TLS_VERIFY_CLIENT=try \
>stable/openldap



检查是否启动成功

```bash
$ kubectl get pod -l app=openldap
NAME                          READY   STATUS    RESTARTS   AGE
hqopenldap-85d59d49b4-6jl7c   1/1     Running   0          138m

客户端测试

签发客户端所需的证书和私钥

此处所使用的CA issuer和ldap server中所使用的CA需要为同一个,commonName可以自行定义，不同客户取名不同

1
2
3
4
5
6
7
8
9
10
11
12
$ cat client-cert.yaml
apiVersion: cert-manager.io/v1alpha2
kind: Certificate
metadata:
  name: openldap-client1
  namespace: default
spec:
  secretName: client-test1
  issuerRef:
    name: ca-issuer
    kind: Issuer
  commonName: ldapadmin

导出证书文件

由于测试是使用本地安装的LDAP Admin Tool，所有需要把k8s中生成的证书文件拿下来

  • 导出证书
1
$ kubectl get secret/client-test1 -o jsonpath="{['data']['tls\.crt']}"|base64 --decode > ldap.crt
  • 导出私钥
1
$ kubectl get secret/client-test1 -o jsonpath="{['data']['tls\.key']}"|base64 --decode > ldap.key

注意: 由于LDAP Admin Tool使用的私钥为pkcs#8，所以需要将私钥转换下

1
$ openssl pkcs8 -topk8 -inform PEM -in ldap.key -outform pem -nocrypt -out ldap.pem

LDAP Admin Tool连接

  • 导入证书和私钥

Security->manage client certificates->Add Certificate 导入证书

Security->manage client certificates->鼠标选中证书-Set Private Key 导入私钥

  • 连接LDAP server

连接信息中：Base DN: dc=stopenldap,dc=com 参照helm values.yaml中env.LDAP_DOMAIN

​ User DN: cn=admin,dc=stopenldap,dc=com 参照helm values.yaml中env.LDAP_DOMAIN

​ Port: 636

​ Password: admin 参照helm values.yaml中adminPassword

说明

ldap server启动TLS时，默认需要验证client端的证书，若不想给客户端签发证书,可通过设置server端不验证证书即可，可以通过添加values.yaml中的一个参数设置:env.LDAP_TLS_VERIFY_CLIENT: "try"

never：不验证客户端证书。

allow：检查客户端证书，没有证书或证书错误，都允许连接。

try：检查客户端证书，没有证书（允许连接），证书错误（终止连接）。

demand | hard | true：检查客户端证书，没有证书或证书错误都将立即终止连接。

helm 安装的openldap默认为demand。
